BK25-F

Servomotore tipo BK25/F servoventilato.

Servomotori ad alta dinamica con raffreddamento con aria forzata. Meccanica con flangia in cassa quadra di 264mm e 6 lunghezze di corpo. Coppie di stallo in servizio S1 servoventilate da 150 a  540Nm. Scatola morsettiera (IP54) per potenza e connettore di segnale tipo M23.

Specifiche elettriche

Versione per alimentazione a 400VAC
 Simbolo U.mis. BK25K BK25S BK25N  BK25M  BK25L  BK25G
Tensione di alimentazione azionamento

400VAC
Coppia a rotore bloccato a 100K Δt
 To Nm 150 215 280 345 410 540
Velocità nominale n RPM 1000 2000 3000 1000 2000 3000 1000 2000 3000 1000 2000 3000 1000 2000 3000 1000 2000 3000
Potenza alla velocità nominale a 100K Δt  Pn kW
 15 28 41 21 42 58 28 54 75 35 67 93 42 80 110 53 101 145
Coppia alla velocità nominale a 100K Δt Tn
Nm
 145 135 130 205 198 185 270 260 240 335 320 295 400 380 350 510 480 460
Coppia di picco con S3 10% a 100K Δt Tpk
Nm
 280 420 550 690 830 1100
Numero di poli  PN   8
Resistenza avvolgimento 20°C fase/fase Rw
Ohm
0.841 0.202 0.091 0.469 0.097 0.050 0.306 0.061 0.034 0.217 0.054 0.028 0.184 0.046 0.021 0.102 0.026 0.014
Induttanza fase/fase 50Hz Lw
mH 17.5 4.38 1.94 12 2.52 1.33 9.15 1.81 1.02 6.97 1.74 0.89 6.19 1.55 0.69 3.7 0.92 0.52
Costante f.e.m. rif a 20°C Ke V/Krpm 343 171 114 339 155 113 332 148 111 325 163 116 335 167 112 297 148 111
Costante di coppia a 100K Δt Kt Nm/Arms 5.67 2.83 1.89 5.61 2.57 1.87 5.5 2.44 1.83 5.38 2.69 1.92 5.53 2.76 1.84 4.9 2.45 1.84
Tensione nominale a 100K Δt  Vn V
 380

Corrente a rotore bloccato a 100K Δt Io
 A 30.3 59 89 43 94 129 57 128 171 71.8 144 201 83 166 249 123 246 329
Corrente alla velocità nominale a 100K Δt In
 A 29 54 78 42 87 112 56 121 148 71 135 174 82 156 215 118 221 283
Corrente di picco  Ipk  A 62 123 185 94 204 281 125 281 375 160 321 449 187 375 562 280 560 747

Dati Meccanici

Motore tipo BK25/F servoventilato
 Simbolo U.mis. BK25K BK25S BK25N BK25M BK25L BK25G
Inerzia rotorica  Jm gm2 22.5 31.8 41.0 50.2 59.3 78.0
Inerzia rotorica (motore con freno) Jmb gm2  ND ND ND ND ND ND
Massa M Kg  100 118 135 153 175 219
Massa con freno Mb Kg  ND ND ND ND ND ND

Caratteristiche termiche

Motore tipo BK25/F servoventilato
 Simbolo U.mis. BK25K BK25S BK25N BK25M BK25L BK25G
Condizioni di riferimento / funzionamento
   °C 0÷40
Isolamento avvolgimenti / dimensionamento

  Classe F
Raffreddamento
  Ventilazione Forzata : IC416
Alimentazione ventilatore   VAC 230V
Corrente alimentazione ventilatore   A 0.66÷0.94
Frequenza ventilatore   Hz 50/60
Temperatura di accensione ventilatore   °C 70
Grado di protezione
  IP54

Specifiche freno ( versione con freno non disponibile al momento )

Motore tipo BK25/F servoventilato
 Simbolo U.mis. BK25K BK25S BK25N BK25M BK25L BK25G
Coppia del freno statica 100°C * Tb Nm ND
Potenza del freno a 20°C
 Pb W ND
Tempo di aggancio
ms  ND
Tempo di sgancio   ms ND
Tensione di azionamento ±5%   VDC ND
Gioco angolare   Arcmin ND
* Coppia ottenuta dopo il rodaggio

Specifiche tecniche standard

Tipo

- Servomotore sincrono a magneti permanenti senza collettore.
Rotore

- a magneti permanenti a terre rare ( NdFeB )
Avvolgimento
Standard

- 1000rpm
- 2000rpm
- 3000rpm
- avvolgimento alimentabile fino a 480VAC
Su richiesta

- possibili altre combinazioni di tensione e velocità.
Isolamento

- classe F
Sensori di protezione termica
Di serie

- a mezzo di PTC su connettore di segnale e KTY84 su morsetti all'interno della scatola morsettiera
Raffreddamento



- ventilazione forzata ( IC416 ) tramite servoventilatore asincrono per rete a 230VAC (50/60Hz) - Accensione automatica a circa 70°C tramite sensore termico sull'avvolgimento.
Protezione standard


- IP54 (esclusione del lato albero). La protezione sul lato albero va richiesta e si intende efficace solo in presenza di accoppiamento in bagno d'olio o con presenza di lubrificante. La presenza della servoventilazione e della scatola morsettiera non consentono un grado IP65.
Cuscinetti

- a sfere con doppio schermo lubrificati a vita
Equilibratura

- grado G6,3 secondo ISO 21940-11
Concentricità e perpendicolarità asse/flangia

- grado "N" (normale) - secondo IEC 72 - DIN0530
Uscita albero

- con chiavetta, con foro filettato coassiale
Freno
Opzionale

- Non disponibile al momento
Connessioni e cavi

Potenza - su scatola morsettiera ( codice M )
Segnale - a connettore orizzontale tipo M23 ( codice G )

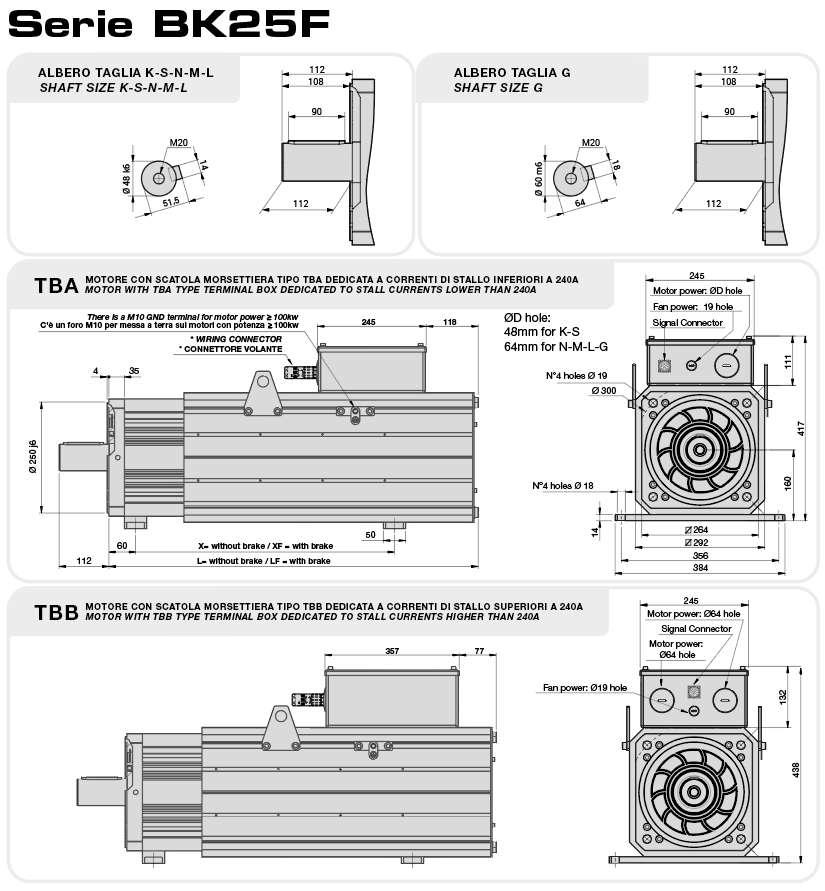

Dimensioni

BK25-F
Motore tipo
 L LF X XF Note
BK25K-Vent. 495 ND 262 ND
 1) il paraolio viene montato solo se è previsto un accoppiamento in bagno d'olio
BK25S-Vent. 538 ND
 320 ND
BK25N-Vent. 618 ND
 370 ND
BK25M-Vent. 671 ND
 420 ND
BK25L-Vent. 725 ND
 476 ND
BK25G-Vent. 832 ND
 583 ND
DISEGNI Download 3D
