Servomotore tipo BH20 Servoventilato.
Servomotori ad alta dinamica con raffreddamento con aria forzata. Meccanica con flangia in cassa quadra di 200mm e 5 lunghezze di corpo. Coppie di stallo in servizio S1 servoventilate da 47,8 a 175Nm. Scatola morsettiera (IP54) per potenza e connettore di segnale tipo M23.

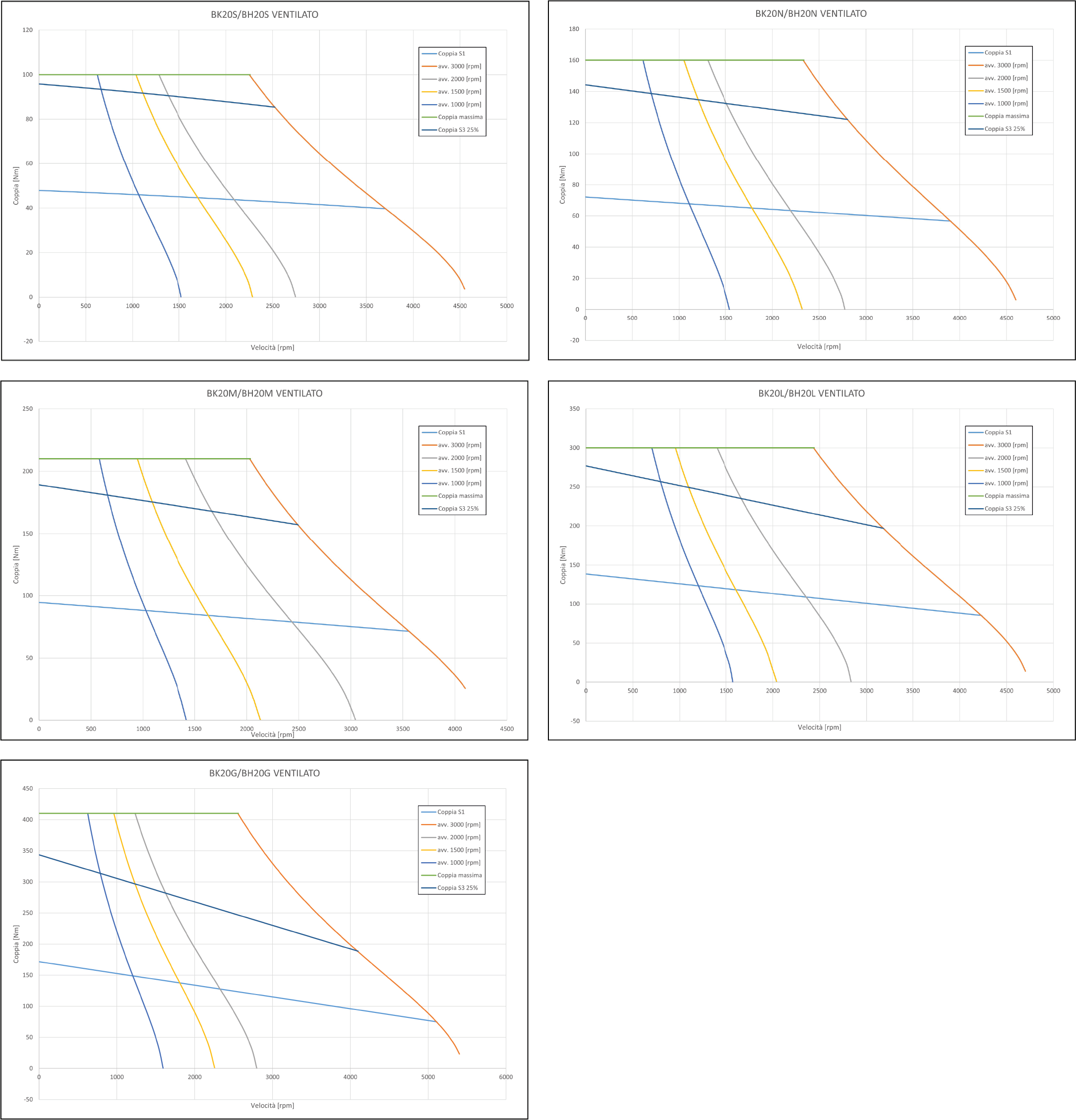

Specifiche elettriche
| Versione per alimentazione a 400VAC |
Simbolo | U.mis. | BH20S | BH20N | BH20M | BH20L | BH20G | |||||||||||
| Tensione di alimentazione azionamento |
400VAC | |||||||||||||||||
| Coppia a rotore bloccato a 100K Δt |
To | Nm | 47.8 | 72.7 | 94.5 | 139.4 | 174.6 | |||||||||||
| Velocità nominale | n | RPM | 1000 | 2000 | 3000 | 1000 | 2000 | 3000 | 1000 | 2000 | 3000 | 1000 | 2000 | 3000 | 1000 | 2000 | 3000 | |
| Potenza alla velocità nominale a 100K Δt | Pn | W |
4820 | 9220 | 12820 | 7140 | 13450 | 18910 | 9250 | 17130 | 23880 | 13180 | 26390 | 32550 | 15990 | 28020 | 37700 | |
| Coppia alla velocità nominale a 100K Δt | Tn |
Nm |
46 | 44 | 40.8 | 68.2 | 64.2 | 60.2 | 88.3 | 81.8 | 76 | 125.9 | 113.3 | 103.6 | 152.7 | 133.8 | 120 | |
| Coppia di picco con S3 10% a 100K Δt | Tpk |
Nm |
100 | 160 | 210 | 300 | 410 | |||||||||||
| Numero di poli | PN | 8 | ||||||||||||||||
| Resistenza avvolgimento 20°C fase/fase | Rw |
Ohm |
3.1 | 0.94 | 0.34 | 1.6 | 0.48 | 0.17 | 1.35 | 0.28 | 0.15 | 0.6 | 0.19 | 0.07 | 0.44 | 0.14 | 0.04 | |
| Induttanza fase/fase 50Hz | Lw |
mH | 31 | 9.2 | 3.3 | 20 | 5.8 | 2.10 | 16.65 | 6.10 | 1.9 | 8.6 | 2.70 | 0.96 | 6.83 | 2.25 | 0.56 | |
| Costante f.e.m. rif a 20°C | Ke | V/Krpm | 285 | 157.8 | 95.5 | 282 | 158 | 95.1 | 315 | 148 | 105.7 | 289 | 160 | 95.1 | 250.7 | 142.9 | 84.2 | |
| Costante di coppia a 100K Δt | Kt | Nm/Arms | 4.20 | 2.35 | 1.41 | 4.23 | 2.35 | 1.41 | 4.56 | 2.13 | 1.52 | 4.14 | 2.3 | 1.38 | 4.06 | 2.317 | 1.188 | |
| Tensione nominale a 100K Δt | Vn | V |
379 | 385 | 334.1 | 368 | 368 | 322.2 | 391 | 336 | 354 | 342 | 347 | 294.5 | 342 | 351 | 263 | |
| Corrente a rotore bloccato a 100K Δt | Io |
A | 11.4 | 20.3 | 34 | 17.2 | 31 | 51.5 | 20.7 | 44.4 | 62.2 | 33.7 | 60.6 | 101 | 43 | 75.4 | 147 | |
| Corrente alla velocità nominale a 100K Δt | In |
A | 10.95 | 18.7 | 29.1 | 16.1 | 27.3 | 42 | 19.4 | 38.4 | 49.5 | 30.4 | 49.3 | 74 | 37.6 | 57.7 | 99 | |
| Corrente di picco | Ipk | A | 30 | 54 | 87 | 48 | 81 | 135 | 58 | 114 | 150 | 91.1 | 162 | 215 | 112 | 195 | 330 | |
Dati Meccanici
| Motore tipo BH20 servoventilato |
Simbolo | U.mis. | BH20S | BH20N | BH20M | BH20L | BH20G |
| Inerzia rotorica | Jm | gm2 | 7.84 | 10.76 | 13.68 | 19.52 | 25.36 |
| Inerzia rotorica (motore con freno) | Jm | gm2 | 13.06 | 15.98 | 18.90 | 24.94 | 30.58 |
| Massa |
M | Kg | 40 | 48.5 | 54.5 | 70 | 84.5 |
| Massa con freno | Mb | Kg | 59 | 67.5 | 73.5 | 89 | 103.5 |
Caratteristiche termiche
| Motore tipo BH20 servoventilato |
Simbolo | U.mis. | BH20S | BH20N | BH20M | BH20L | BH20G |
| Condizioni di riferimento / funzionamento |
°C | 0÷40 |
|||||
| Isolamento avvolgimenti / dimensionamento |
Classe F | ||||||
| Raffreddamento |
Ventilazione Forzata : IC416 | ||||||
| Alimentazione ventilatore | VAC | 230V | |||||
| Corrente alimentazione ventilatore | A | 0.37÷0.33 | |||||
| Frequenza ventilatore | Hz | 50/60 | |||||
| Temperatura di accensione ventilatore | °C | 70 | |||||
| Grado di protezione | IP54 | ||||||
Specifiche freno
| Motore tipo BH20 servoventilato |
Simbolo | U.mis. | BH20S | BH20N | BH20M | BH20L | BH20G |
| Coppia del freno statica 100°C * | Tb | Nm | 160 | ||||
| Potenza del freno a 20°C |
Pb | W | 55 | ||||
| Tempo di aggancio | ms | 13 | |||||
| Tempo di sgancio | ms | 140 | |||||
| Tensione di azionamento ±5% | VDC | 24 | |||||
| Gioco angolare | Arcmin | 8 | |||||
| * Coppia ottenuta dopo il rodaggio | |||||||
Specifiche tecniche standard
Tipo |
||
|
- Servomotore sincrono a magneti permanenti senza collettore. |
||
Rotore |
||
|
- a magneti permanenti a terre rare ( NdFeB ) |
||
Isolamento |
||
|
- avvolgimento, classe H; Motore Classe F |
||
Avvolgimento |
||
| Standard |
- 1000-2000-3000rpm |
|
| Su richiesta |
- possibili altre combinazioni di tensione e velocità. |
|
| Isolamento |
- avvolgimento in classe H |
|
Sensori di protezione termica |
||
| Di serie |
- a mezzo di PTC, solo per taglie a 220/400V |
|
| Opzionali |
- KTY84 solo su alcuni modelli |
|
Raffreddamento |
||
|
|
- ventilazione forzata ( IC416 ) tramite servoventilatore asincrono per rete a 230VAC (50/60Hz) - Accensione automatica a circa 70°C tramite sensore termico sull'avvolgimento. |
|
Protezione standard |
||
| - IP54 (esclusione del lato albero). La protezione sul lato albero va richiesta e si intende efficace solo in presenza di accoppiamento in bagno d'olio o con presenza di lubrificante. La presenza della servoventilazione e della scatola morsettiera non consentono un grado IP65. |
||
Cuscinetti |
||
|
- a sfere con doppio schermo lubrificati a vita |
||
Equilibratura |
||
|
- Grado "R" |
||
Concentricità e perpendicolarità asse/flangia |
||
|
- grado "N" (normale) - secondo IEC 72 - DIN0530 |
||
Uscita albero |
||
|
- con chiavetta, con foro filettato coassiale |
||
Freno |
||
|
- opzionale. Freno di stazionamento a magneti permanenti, alimentazione a 24VDC con polarità determinata. Freno agganciato in assenza di alimentazione.Coppia frenante maggiore della Tn del motore |
||
Connessioni e cavi |
||
| Potenza | - su scatola morsettiera ( codice M ) |
|
| Segnale | - a connettore orizzontale tipo M23 ( codice G ) | |

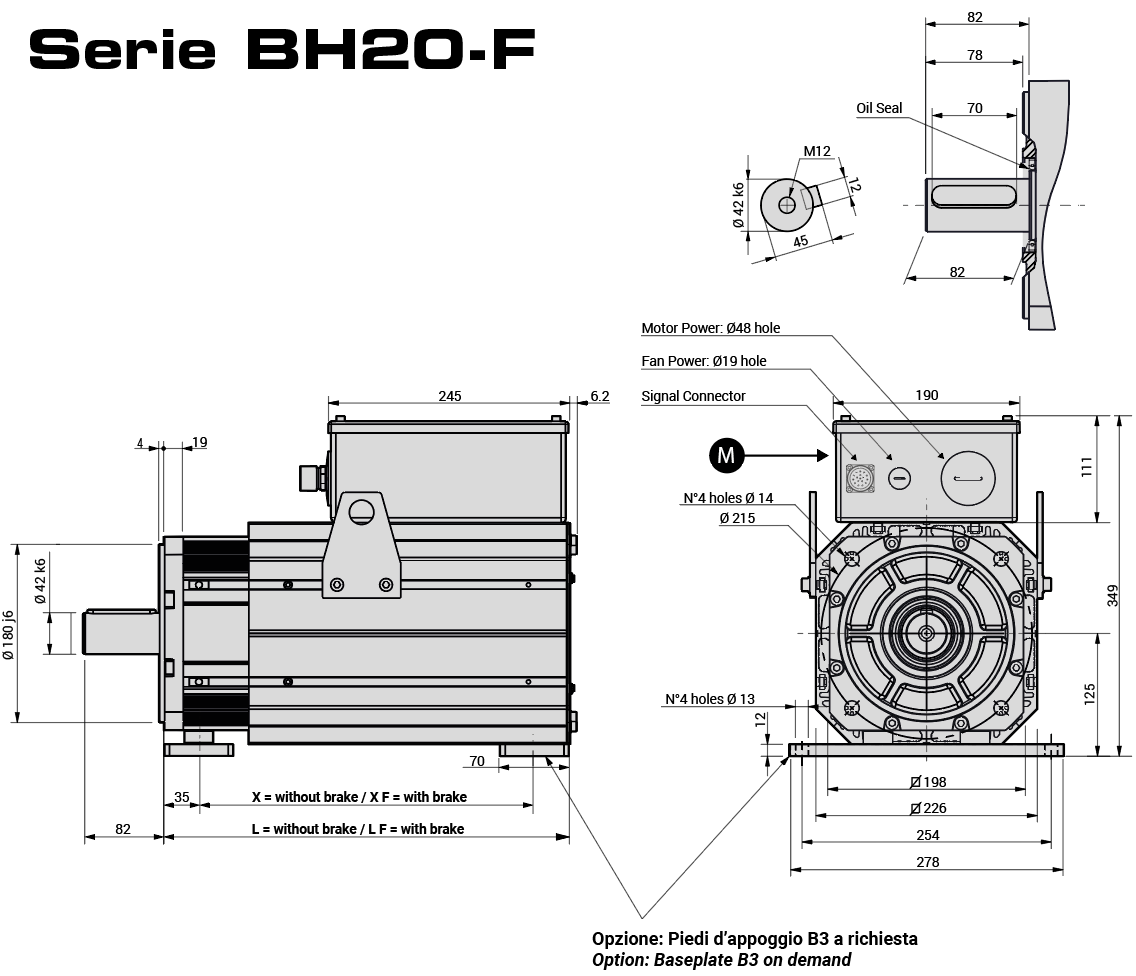

Dimensioni
| Motore tipo |
L | LF | X | XF | Note |
| BH20S-Vent. | 354 | 474 | 267 | 387 | 1) il paraolio viene montato solo se è previsto un accoppiamento in bagno d'olio |
| BH20N-Vent. | 390 | 510 | 290 | 410 | |
| BH20M-Vent. | 426 | 546 | 330 | 450 | |
| BH20L-Vent. | 498 | 618 | 405 | 525 | |
| BH20G-Vent. | 570 | 690 | 485 | 605 | |
| DISEGNI | Download 3D | ||||
