Serie SR

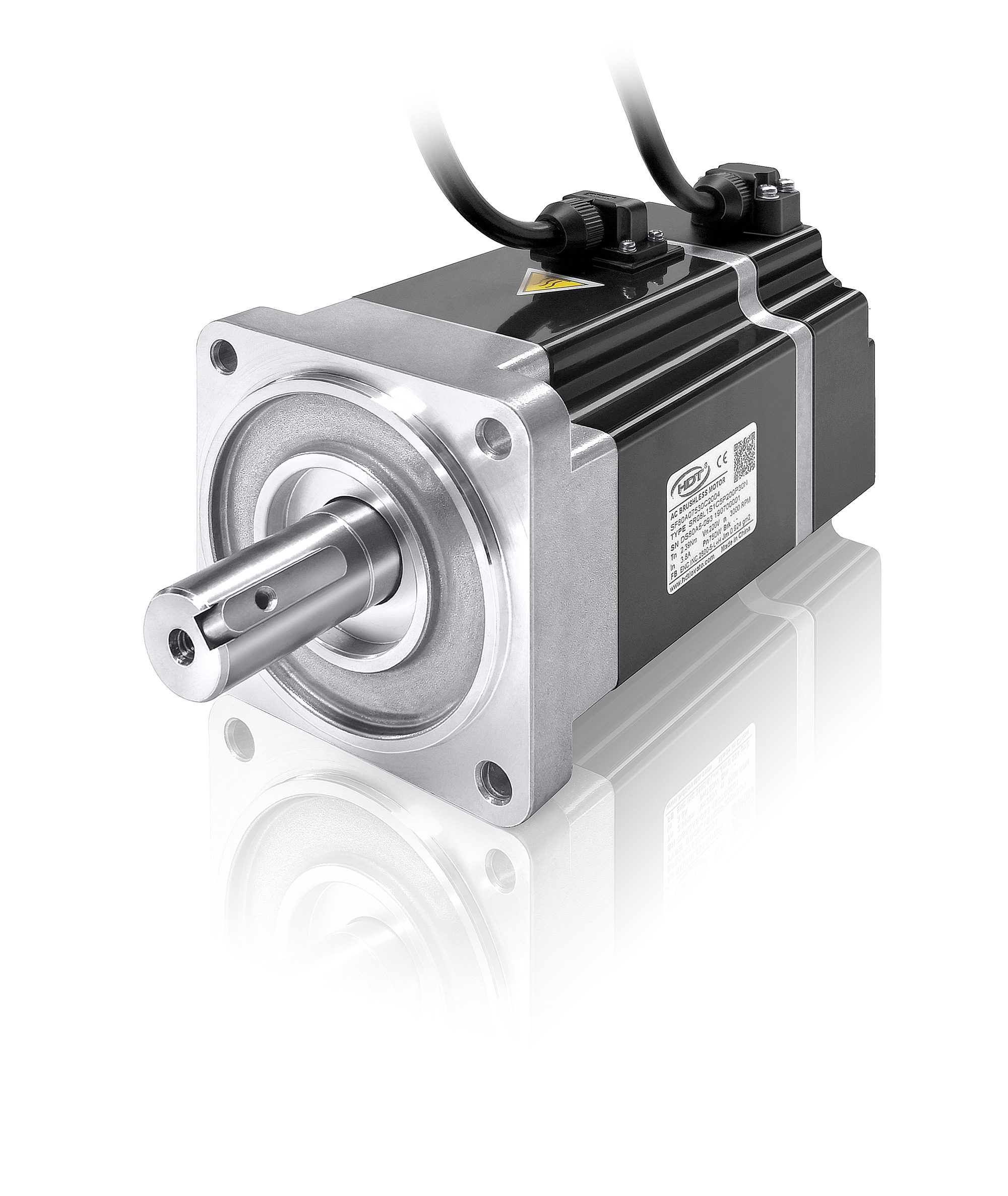

Servomotore tipo SR08
Servomotore compatto ad alta dinamica con raffreddamento in aria naturale.
Meccanica con flangia in cassa quadra di 80mm.
Coppia in servizio S1 di 2.45 Nm a 3000rpm.
Feedback da encoder incrementale a 2500ppr.
Freno di stazionamento opzionale.
Uscita potenza e segnale a cavo.
Specifiche elettriche versione per drive a 230VAC
| Versione con avvolgimento per alimentazione a 230VAC |
Simbolo | U.mis. | SR08L | SR08G |
| Tensione di alimentazione azionamento |
230VAC | 230VAC | ||
| Velocità nominale | n | RPM | 3000 | 3000 |
| Velocità massima | n | RPM | 5000 | 5000 |
| Potenza alla velocità nominale 100K Dt | Pn | W |
750 | 1000 |
| Coppia alla velocità nominale 100K Dt | Tn |
Nm |
2.39 | 3.2 |
| Coppia di picco | Tpk |
Nm |
7.2 | 9.6 |
| Numero di poli | PN | 8 | 8 | |
| Resistenza avvolgimento 20°C fase/fase | Rw |
Ohm |
1.84 | 1.3 |
| Induttanza fase/fase 50Hz | Lw |
mH | 17.44 | 10.1 |
| Costante f.e.m. rif a 20°C | Ke | Vrms/Krpm | 47.3 | 44.6 |
| Costante di coppia | Kt | Nm/Arms | 0.75 | 0.7 |
| Tensione nominale 100°C | Vn | V |
163 | 150 |
| Corrente alla velocità nominale 100K Dt | In |
A | 3.2 | 4.6 |
| Corrente di picco | Ipk | A | 9.6 | 13.7 |
Specifiche elettriche versione per drive a 400VAC
| Versione con avvolgimento per alimentazione a 400VAC |
Simbolo | U.mis. | SR08L | SR08G |
| Tensione di alimentazione azionamento |
400VAC | 400VAC | ||
| Velocità nominale | n | RPM | 3000 | 3000 |
| Velocità massima | n | RPM | 5000 | 5000 |
| Potenza alla velocità nominale 100K Dt | Pn | W |
750 | 1000 |
| Coppia alla velocità nominale 100K Dt | Tn |
Nm |
2.39 | 3.2 |
| Coppia di picco | Tpk |
Nm |
7.2 | 9.6 |
| Numero di poli | PN | 8 | 8 | |
| Resistenza avvolgimento 20°C fase/fase | Rw |
Ohm |
2.25 | 3.2 |
| Induttanza fase/fase 50Hz | Lw |
mH | 114 | 56 |
| Costante f.e.m. rif a 20°C | Ke | Vrms/Krpm | 80 | 69 |
| Costante di coppia | Kt | Nm/Arms | 1.32 | 1.14 |
| Tensione nominale 100°C | Vn | V |
220 | 280 |
| Corrente alla velocità nominale 100K Dt | In |
A | 1.8 | 2.8 |
| Corrente di picco | Ipk | A | 5,4 | 8.4 |
Dati Meccanici
| Motore tipo MS08 |
Simbolo | U.mis. | SR08L | SR08G |
| Inerzia rotorica | Jm | gm² | 0.093 | 0.1207 |
| Inerzia rotorica ( motore con freno) | Jmb | gm² |
0.105 |
0.134 |
| Massa | M | Kg |
3.1 | 3.1 |
| Massa con freno |
Mb | kg |
3.6 | 3.6 |
| Carico assiale sull'albero ( max ) | N | 70 | 70 |
Caratteristiche termiche
| Motore tipo MS08 |
Simbolo | U.mis. | SR08L | SR08G |
| Temperatura di funzionamento | °C | 130 | ||
| Classe isolamento | Classe F | |||
| Raffreddamento | Aria Naturale |
|||
| Protezione standard |
IP65 ( escluso albero ) |
|||
Specifiche freno
| Parametri freno |
Simbolo | U.mis. | SR08L | SR08G |
| Freno tipo | 03 | |||
| Coppia del freno statica 100°C* | Tb | Nm | 3.2 | |
| Potenza del freno a 20°C | Pb | W | 11.5 | |
| Tempo di aggancio ( in condizioni ottimali con traferro di 0.02mm) | ms | <70 | ||
| Tempo di sgancio ( senza diodo ) | ms | <20 | ||
| Tensione di rilascio a 20°C | VDC | |||
| Tensione di azionamento ±5% | VDC | 24 | ||
| Gioco angolare | 1° | |||
| *coppia ottenuta dopo il rodaggio | ||||
Specifiche tecniche standard
Tipo |
||
|
- Servomotore a magneti permanenti a bassa inerzia |
||
Rotore |
||
|
- a magneti permanenti a terre rare ( NdFeB ) |
||
Isolamento |
||
|
- isolamento di classe B ( 130°C ) |
||
Avvolgimento |
||
| Standard |
- 3000rpm |
|
| Su richiesta |
- non sono previste varianti di avvolgimento. |
|
| Isolamento |
- motore in classe B |
|
Sensori di protezione termica |
||
| Di serie |
- non disponibile |
|
| Opzionali |
- non disponibili |
|
Raffreddamento |
||
|
|
- aria naturale |
|
Protezione standard |
||
| - IP65 ( ad esclusione del lato albero ). La protezione IP65 è ottenuta aggiungendo un anello di tenuta da posizionare sul lato albero a richiesta. Si intende efficace solo in presenza di accoppiamento in bagno d'olio o con presenza di lubrificante. |
||
Condizioni ambientali d'installazione |
||
|
- Installazione all'interno, liberi da gas corrosivi o infiammabili. |
||
Equilibratura |
||
|
- Grado "R" |
||
Concentricità e perpendicolarità asse/flangia |
||
|
- grado "N" (normale) - secondo IEC 72 - DIN0530 |
||
Uscita albero |
||
|
- con chiavetta, con foro filettato coassiale |
||
Freno |
||
|
- opzionale. Freno di stazionamento a molla, alimentazione a 24VDC con polarità non determinata. Freno agganciato in assenza di alimentazione. Coppia frenante maggiore della Tn del motore |
||
Connessioni e cavi |
||
| Potenza | - a cavo di lunghezza di 450mm con terminale tipo Amphenol AMP172171-1 | |
| Segnale | - a cavo di lunghezza di 530mm con terminale tipo Amphenol AMP172167-1 | |

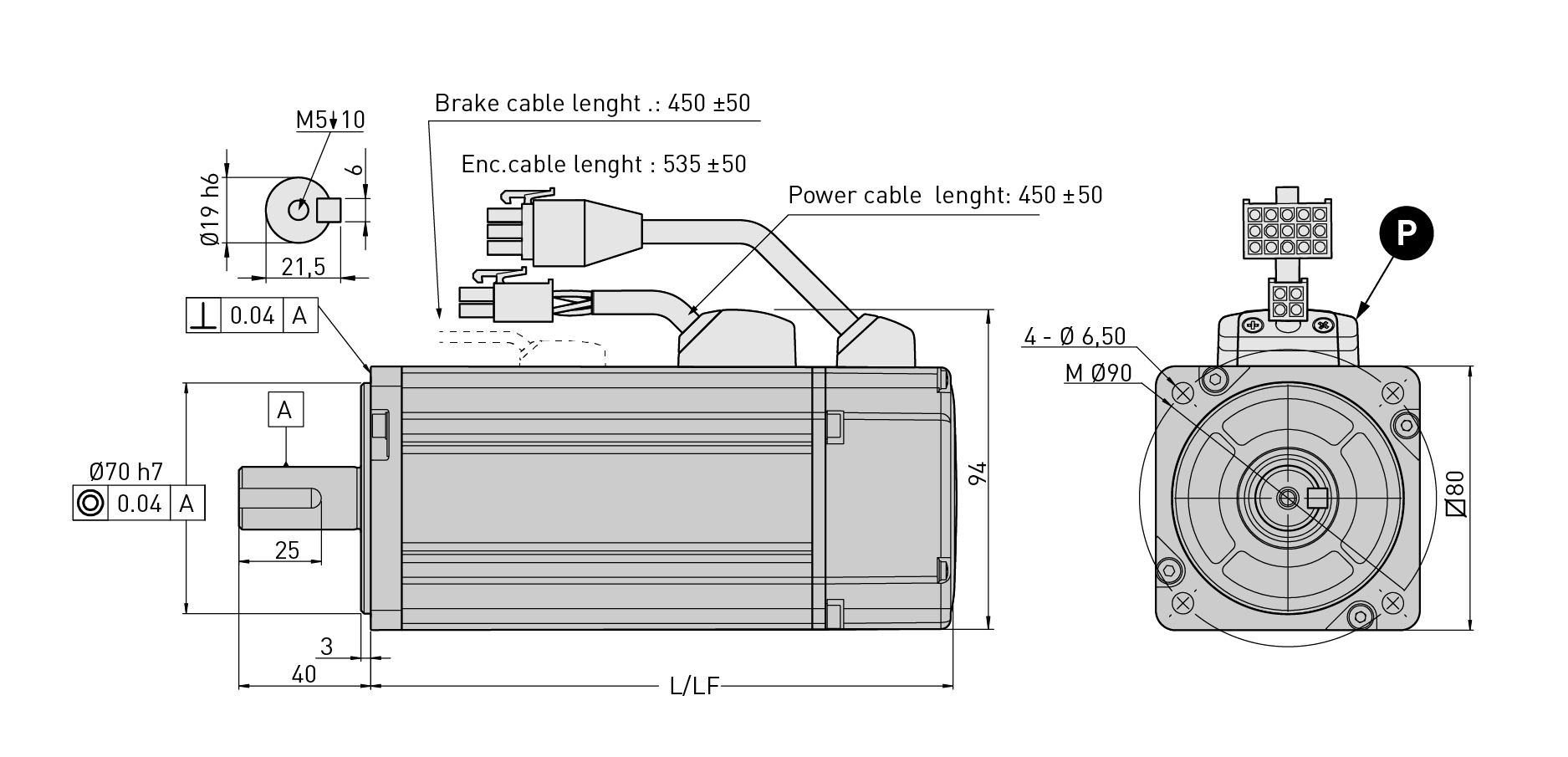

Dimensioni
| Motore tipo |
L | LF | Note |
| SR08L - Encoder incrementale tipo 200 | 144.5 | 188 | 1) il paraolio viene montato solo se è previsto un accoppiamento in bagno d'olio |
| SR08L - Encoder incrementale tipo 210 | 125 | 168 | 1) il paraolio viene montato solo se è previsto un accoppiamento in bagno d'olio |
| SR08L - Encoder Assoluto tipo 570 | 144.5 | 188 | 1) il paraolio viene montato solo se è previsto un accoppiamento in bagno d'olio |
| SR08G - Encoder incrementale tipo 200 | 162.5 | 205 | 1) il paraolio viene montato solo se è previsto un accoppiamento in bagno d'olio |
| SR08G - Encoder incrementale tipo 210 | 143 | 186 | 1) il paraolio viene montato solo se è previsto un accoppiamento in bagno d'olio |
| SR08G - Encoder Assoluto tipo 570 | 162.5 | 205 | 1) il paraolio viene montato solo se è previsto un accoppiamento in bagno d'olio |
Abbinamento Motori tipo SR / Drive TomCat e DGFox
| Taglie motori | Simbolo | TMC240Evo | TMC460Evo | DGFox60 Evo | |||||||
| Tn | 2 | 4 | 6 | 1.5 | 3 | 2.5 | 5 | 8 | 10 | 13 | |
| SR04M | Nm | 0.32 | 0.32 | 0.32 | |||||||
| SR06M | Nm | 1.27 | 1.27 | 1.27 | 1.27 | 1.27 | |||||
| SR08L | Nm | 2.45 | 2.45 | ||||||||
| SR08G | Nm | 3.2 | 3.2 | ||||||||
