Filtri di rete.
Filtri EMI-RFI serie FRMD
Filtri monofase dedicati agli azionamenti TMC240.
Correnti di 10A
Tensioni nominali fino a 275VAC.
Bassissima corrente di fuga.
Elevata attenuazione di modo comune e differenziali.
Dimensioni molto compatte.
Certificazioni:
RoHS - CE
Filtro FRMD010A - Specifiche tecniche generali.
| Filtro EMI-RFI serie FRMD010A | VALORE |
| Tensione nominale | 250 VAC |
| Frequenza | 50-60 Hz |
| Corrente nominale | 16A/40°C / 10A/50°C |
| Corrente di fuga in condizioni normali | <4 mA |
| * Tensione 230Vac fase terra 50/60Hz | |
| Protezione IP | IP20 |
| Sovraccarico | 4x Corrente nominale |
| 1.5x Corrente nominale 10 minuti |
|
| Classe climatica | -25/+100°C |
| Certificazioni | RoHS - CE |
Filtro FRMD10A - Caratteristiche Elettriche
| Taglie Filtro FRMD | Corrente Nominale 40°C |
Corrente Nominale 50° |
Potenza Dissipata (W) |
Abbinamento con Taglie drive TMC240 |
| FRMD010A | 16 | 10 | 12 | TMC240 2/4 - 4/8 - 6/12 |
Filtro FRMD10A - Connessioni
| Connessioni del tipo Fast-On |
| Taglia 6,3x0.8 |

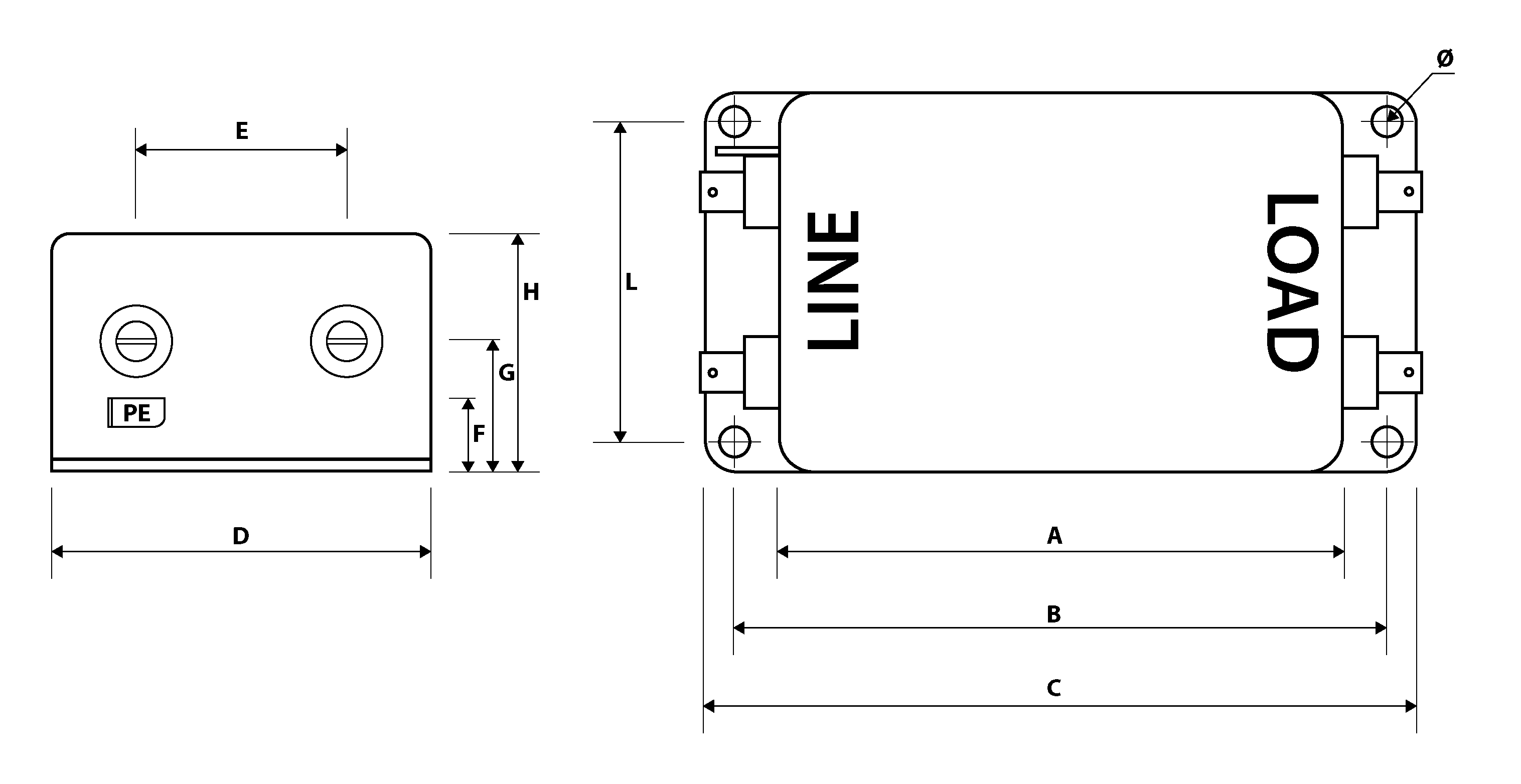

Filtro FRMD010A - Dimensioni Meccaniche
| Taglie Filtro FRMD | A | B | C | D | E | F | G | H | L | Ø | Peso kg. |
| FRMD010A | 95±1 | 108±1 | 120±1 | 64±1 | 38±1 | 7±1 | 27±1 | 40±1 | 51±0.5 | 4xØ4.5±0.2 |
0.6 |
