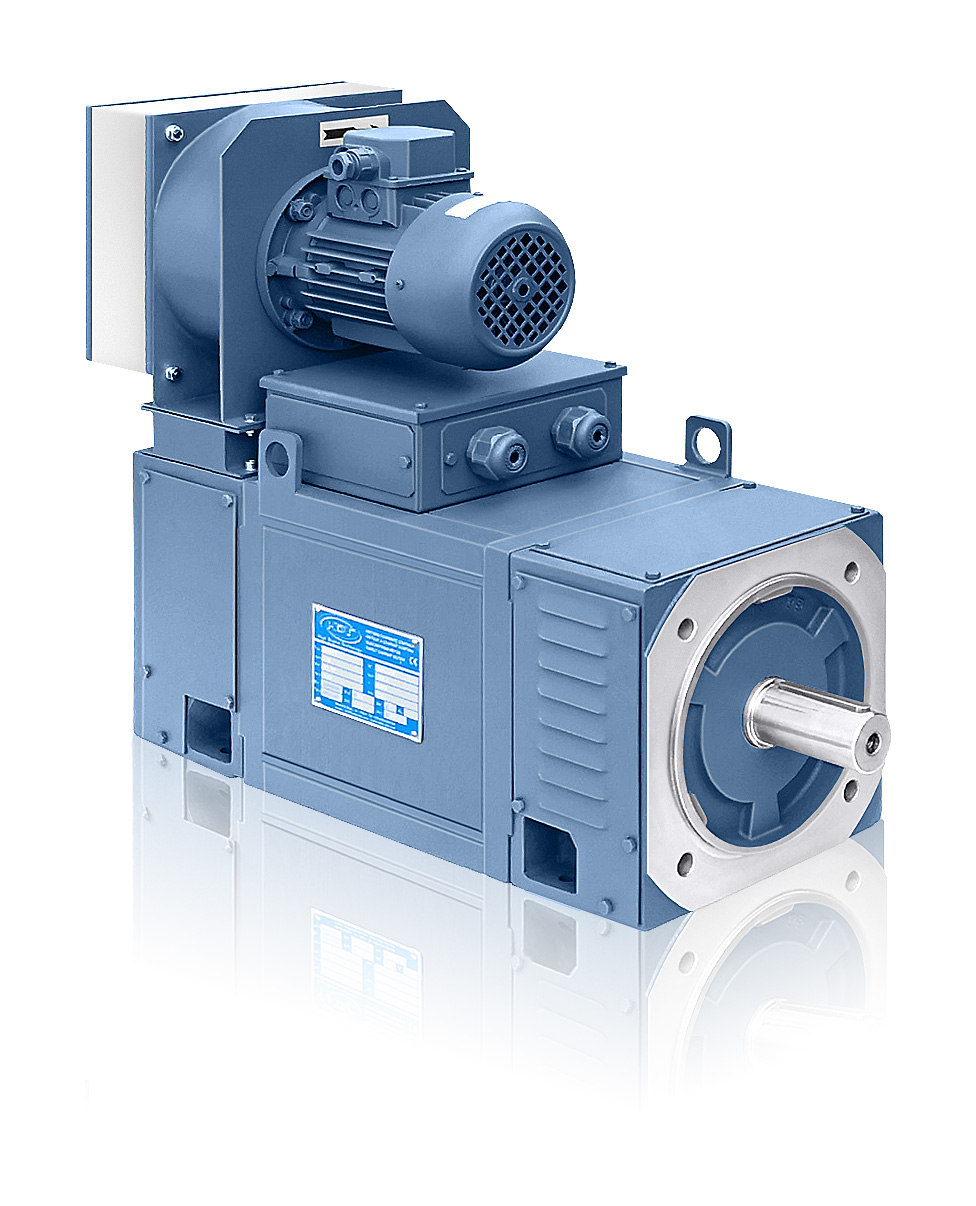

Motore tipo A80
Motore in corrente continua in cassa quadra a pacco lamellare con altezza di asse di 80mm.
Sviluppato su 4 lunghezze d'asse ( S - M - L - G ) per potenze da 2.2kW a 8.6kW.
Tutti i motori sono servoventilati e possono essere equipaggiati di Dinamo Tachimetrica, Encoder incrementale e freno di stazionamento.
L'esecuzione può essere realizzata secondo vari avvolgimenti per diverse velocità e potenze fino a 3000rpm e per diverse tensioni di eccitazione.
La posizione della ventilazione e della scatola morsettiera possono variare a seconda delle esigenze.
Specifiche Generali
Freno |
||
- opzionale. Freno di stazionamento elettromagnetico monodisco. |
||
Avvolgimento |
||
Eccitazione |
- Eccitazione indipendente con tensioni di 110V, 190V, 330. |
|
Tensione alimentazione |
- Varie tensioni di alimentazioni standard secondo tabella. Personalizzabili su richiesta. |
|
Isolamento |
- grado isolamento motore F |
|
Sensori |
||
Di serie |
- n°2 Termoprotettori in serie sugli avvolgimenti statorici |
|
Raffreddamento |
||
|
- ventilazione forzata (IC06) |
|
Protezione standard |
||
- IP23S: macchina protetta |
||
Scatola morsettiera |
||
- Morsettiera di tipo a 6 morsetti. |
||
Vibrazioni Bilanciamento |
||
- Il bilanciamento del rotore viene effettuato cn mezza chiavetta sull'estremità dell'asse. Necessita quindi che pulegge, giunti o alri organni calettati sull'asse del motore siano a loro volta bilanciati nella medesima maniera. |
Dimensioni

Motore tipo |
B | D | E | F | G | L | M | N | S |
A80S | 155 | 24 | 50 | 8 | 27 | 412 | 165 | 130 | 11 |
155 | 28 | 60 | 8 | 31 | 422 | 165 | 130 | 11 | |
A80M | 180 | 24 | 50 | 8 | 27 | 437 | 165 | 130 | 11 |
180 | 28 | 60 | 8 | 31 | 447 | 165 | 130 | 11 | |
A80L |
210 | 24 | 50 | 8 | 27 | 467 | 165 | 130 | 11 |
210 | 28 | 60 | 8 | 31 | 477 | 165 | 130 | 11 | |
A80G | 250 | 24 | 50 | 8 | 27 | 507 | 165 | 130 | 11 |
250 | 28 | 60 | 8 | 31 | 517 | 165 | 130 | 11 |
Avvolgimenti
Dati Elettrici A80S - IC06
Motore tipo A80S | 170V | 290V | 400V | 440V | 520V | |||||||||||||||
Cod. Avvolgimento | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. |
rpm | KW | A | rpm | KW | A | rpm | KW | A | rpm | KW | A | |||||||||
3 | 3010 | 4.40 | 31.18 | 0.83 | ||||||||||||||||
5 | 2490 | 3.68 | 26.72 | 0.81 | ||||||||||||||||
8 | 2000 | 2.93 | 22.10 | 0.78 | ||||||||||||||||
11 | 1550 | 2.20 | 17.73 | 0.73 | 2990 | 4.34 | 18.03 | 0.83 | ||||||||||||
13 | 2560 | 3.81 | 16.22 | 0.81 | ||||||||||||||||
16 | 2070 | 3.01 | 13.31 | 0.78 | 3030 | 4.40 | 13.25 | 0.83 | ||||||||||||
18 | 1820 | 2.71 | 12.14 | 0.77 | 2700 | 3.99 | 12.16 | 0.82 | 3020 | 4.40 | 12.05 | 0.83 | ||||||||
19 | 1700 | 2.49 | 11.30 | 0.76 | 2520 | 3.74 | 11.54 | 0.81 | 2830 | 4.12 | 11.28 | 0.83 | ||||||||
22 | 1460 | 2.27 | 10.72 | 0.73 | 2220 | 3.30 | 10.31 | 0.80 | 2490 | 3.67 | 10.30 | 0.81 | 3020 | 4.40 | 10.19 | 0.83 | ||||
23 | 1970 | 2.93 | 9.39 | 0.78 | 2210 | 3.30 | 9.38 | 0.80 | 2700 | 4.00 | 9.38 | 0.82 | ||||||||
26 | 1500 | 2.27 | 7.77 | 0.73 | 1720 | 2.49 | 7.45 | 0.76 | 2110 | 3.08 | 7.50 | 0.79 | ||||||||
28 | 1470 | 2.20 | 6.94 | 0.72 | ||||||||||||||||
Potenza Eccitazione: 190W |
Dati Elettrici A80M - IC06
Motore tipo A80M | 290V | 400V | 440V | 520V | ||||||||||||
Cod. Avvolgimento | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. |
rpm | KW | A | rpm | KW | A | rpm | KW | A | ||||||||
7 | 3110 | 5.68 | 23.60 | 0.83 | ||||||||||||
10 | 2600 | 4.77 | 20.06 | 0.82 | ||||||||||||
12 | 2070 | 3.85 | 17.02 | 0.78 | 3040 | 5.54 | 16.69 | 0.83 | ||||||||
14 | 1870 | 3.39 | 15.18 | 0.77 | 2760 | 5.04 | 15.37 | 0.82 | 3080 | 5.59 | 15.31 | 0.83 | ||||
15 | 1730 | 3.21 | 14.56 | 0.76 | 2550 | 4.68 | 14.44 | 0.81 | 2860 | 5.23 | 14.32 | 0.83 | ||||
17 | 1510 | 2.81 | 13.27 | 0.73 | 2260 | 4.14 | 12.94 | 0.80 | 2530 | 4.68 | 13.13 | 0.81 | 3070 | 5.57 | 12.91 | 0.83 |
19 | 1960 | 3.58 | 11.47 | 0.78 | 2200 | 4.03 | 11.45 | 0.80 | 2680 | 4.88 | 11.44 | 0.82 | ||||
21 | 1760 | 3.25 | 10.56 | 0.76 | 1980 | 3.67 | 10.56 | 0.79 | 2420 | 4.40 | 10.58 | 0.80 | ||||
23 | 1510 | 2.82 | 9.66 | 0.73 | 1710 | 3.15 | 9.42 | 0.76 | 2100 | 3.85 | 9.37 | 0.79 | ||||
25 | 1510 | 2.84 | 8.61 | 0.76 | 1870 | 3.43 | 8.46 | 0.78 | ||||||||
27 | 1490 | 2.75 | 7.05 | 0.75 | ||||||||||||
Potenza Eccitazione: 228W |
Dati Elettrici A80L - IC06
Motore tipo A80L | 290V | 400V | 440V | 520V | ||||||||||||
Cod. Avvolgimento | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. |
rpm | KW | A | rpm | KW | A | rpm | KW | A | ||||||||
4 | 2970 | 6,93 | 28,45 | 0,84 | ||||||||||||
6 | 2550 | 5,90 | 24,51 | 0,83 | ||||||||||||
9 | 2100 | 4,90 | 20,61 | 0,82 | 3030 | 7,12 | 21,19 | 0,84 | ||||||||
10 | 1970 | 4,67 | 19,88 | 0,81 | 2850 | 6,77 | 20,15 | 0,84 | 3180 | 7,35 | 19,65 | 0,85 | ||||
11 | 1760 | 4,08 | 17,59 | 0,80 | 2560 | 5,95 | 17,92 | 0,83 | 2860 | 6,65 | 17,99 | 0,84 | ||||
13 | 1510 | 3,50 | 15,47 | 0,78 | 2220 | 5,13 | 15,64 | 0,82 | 2470 | 5,83 | 15,96 | 0,83 | 2990 | 7,00 | 16,03 | 0,84 |
15 | 1930 | 4,55 | 14,22 | 0,80 | 2160 | 5,13 | 14,22 | 0,82 | 2630 | 6,18 | 14,32 | 0,83 | ||||
17 | 1710 | 4,08 | 12,75 | 0,80 | 1910 | 4,55 | 12,93 | 0,80 | 2340 | 5,48 | 12,85 | 0,82 | ||||
19 | 1480 | 3,50 | 11,22 | 0,78 | 1680 | 385 | 10,94 | 0,80 | 2040 | 4,67 | 11,09 | 0,81 | ||||
21 | 1500 | 3,50 | 10,20 | 0,78 | 1840 | 4,27 | 10,26 | 0,80 | ||||||||
24 | 1540 | 3,6 | 8,93 | 0,78 | ||||||||||||
Potenza Eccitazione: 304W |
Dati Elettrici A80G - IC06
Motore tipo A80G | 290V | 400V | 440V | 520V | ||||||||||||
Cod. Avvolgimento | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. | n | P | I | Eff. |
rpm | KW | A | rpm | KW | A | rpm | KW | A | ||||||||
1 | 3060 | 8.24 | 33.04 | 0.86 | ||||||||||||
2 | 2780 | 7.43 | 30.14 | 0.85 | ||||||||||||
3 | 2590 | 7.02 | 28.48 | 0.85 | ||||||||||||
5 | 2150 | 5.81 | 24.14 | 0.83 | 3090 | 8.34 | 24.24 | 0.86 | ||||||||
6 | 2000 | 5.40 | 22.43 | 0.83 | 2880 | 7.70 | 22.65 | 0.85 | 3200 | 8.64 | 22.83 | 0.86 | ||||
7 | 1870 | 5.00 | 21.03 | 0.82 | 2690 | 7.29 | 21.44 | 0.85 | 2990 | 8.10 | 21.66 | 0.85 | ||||
8 | 1750 | 4.73 | 20.14 | 0.81 | 2540 | 6.75 | 20.09 | 0.84 | 2830 | 7.56 | 20.25 | 085 | ||||
10 | 1550 | 4.19 | 18.06 | 0.80 | 2250 | 6.08 | 18.31 | 0.83 | 2510 | 6.83 | 18.26 | 0.85 | 3030 | 8.10 | 18.11 | 0.86 |
11 | 2020 | 5.45 | 16.42 | 0.83 | 2250 | 6.08 | 16.65 | 0.83 | 2720 | 7.29 | 16.49 | 0.85 | ||||
13 | 1750 | 4.59 | 14.17 | 0.81 | 1950 | 5.27 | 14.43 | 0.83 | 2360 | 6.35 | 14.54 | 0.84 | ||||
15 | 1530 | 4.05 | 12.66 | 0.80 | 1710 | 4.59 | 12.88 | 0.81 | 2070 | 5.54 | 12.84 | 0.83 | ||||
17 | 1510 | 4.05 | 11.51 | 0.80 | 1840 | 5.00 | 11.73 | 0.82 | ||||||||
20 | 1490 | 4.05 | 9.74 | 0.80 | ||||||||||||
Potenza eccitazione: 304W |
Freno
Taglie freno | Momento frenante | Potenza | Tens.Alim. | Velocità | Traferro min/max | Traferro min/max | ||
Nm | (W) 20°C | (V) DC | (rpm) Max | Type 48 | Type 50 | |||
06 | 4 | 20 | 24 | 3000 | 0.2 | 0.5 | 0.15 | 0.5 |
08 | 8 | 25 | 24 | 3000 | 0.2 | 0.5 | 0.15 | 0.5 |
10 | 16 | 30 | 24 | 3000 | 0.2 | 0.5 | 0.15 | 0.5 |
12 | 32 | 40 | 24 | 3000 | 0.3 | 0.7 | 0.2 | 0.7 |
14 | 60 | 50 | 24 | 3000 | 0.3 | 0.8 | 0.2 | 0.7 |
16 | 80 | 55 | 24 | 3000 | 0.3 | 1.0 | 0.2 | 1.0 |
18 | 150 | 85 | 24 | 1500 | 0.4 | 1.0 | 0.3 | 1.0 |
20 | 240 | 100 | 24 | 1500 | 0.4 | 1.2 | 0.3 | 1.2 |
25 | 360 | 110 | 24 | 1500 | 0.5 | 1.4 | 0.4 | 1.4 |
